Capteur de courant DC 0 à 30A
Bus UNI 1-Wire
Comptaible Ares, Poseidon2 et STE2r2
600677
HW-group
Demande d'information ou de devis, cliquez ici !
close

Demande d'informations ou de devis

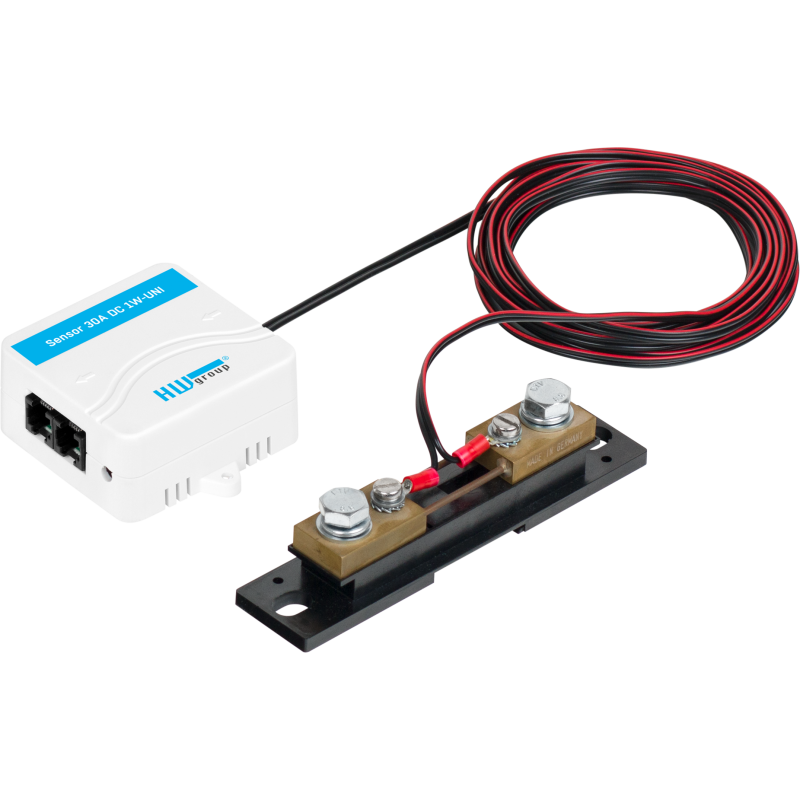

La sonde de courant continu 30A 1W-UNI est un ensemble de shunt et de convertisseur qui peut mesurer le courant continu jusqu'à 30A. Le shunt est connecté directement (en interrompant le fil) au circuit mesuré. Le courant continu est mesuré dans les deux sens (distingué par le signe).

La sortie 1W-UNI peut être connectée aux appareils Poseidon2 ou Ares. Associée à l'un de ces appareils, la sonde de courant peut servir d'alerte précoce en cas de surcharge ou de changement de direction du courant (charge/décharge).

La sonde est adaptée à la surveillance de la puissance d'entrée dans les systèmes alimentés en 12V / 24V ou 48V DC, fournissant la charge de la batterie ou la surveillance de la consommation d'énergie dans les applications telco.

Caractéristiques :

  • Plage de courant 0-30A DC ; Résolution 0.1A ; Précision de mesure 2%.
  • Résistance shunt / par 30A (version 30A) 2 mOhm/60 mV
  • Le bus UNI à 1 fil est isolé électriquement du circuit mesuré.
  • Tension mesurée max. 60V
  • Longueur du câble entre le shunt et le convertisseur 1m
  • Alimenté par le bus (1-Wire UNI), max. 2 capteurs par port actif
  • 1-Wire UNI (2x RJ11 pour daisy-chaining)
  • Se connecte aux appareils Poseidon2 ou Ares
  • Convertisseur à installer à l'intérieur

Applications et utilisation :

  • En combinaison avec les appareils Poseidon2 et Ares, cette sonde peut être utilisée pour la surveillance de la surcharge ou du changement de direction du courant continu :
    • dans les gros UPS
    • dans les appareils de télécommunications
    • dans les chemins de fer
    • etc.
