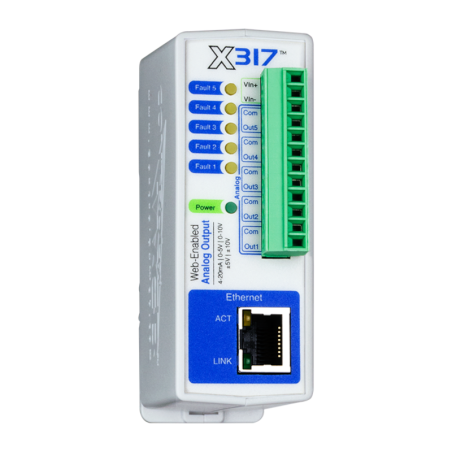

Le X-317 ™ est un module de sortie analogique compatible Web avec cinq canaux de sortie.

Les sorties analogiques sont similaires à celles d'un automate programmable (PLC). Cependant, contrairement à une PLC, le X-317 est conçu pour les applications Web à partir de zéro. Aucun logiciel ou matériel supplémentaire n'est requis. Le X-317 peut être entièrement configuré, programmé et testé en utilisant son serveur Web intégré. Les pages de configuration Web sont intuitives et faciles à utiliser et ne nécessitent pas de compétences spéciales en programmation.

Le X-317 peut être utilisé comme un appareil autonome et fonctionner comme un périphérique pour d'autres appareils tels qu'un automate programmable (PLC) ou le X-600M ™.

Le X-317 dispose de cinq convertisseurs numériques-analogiques 16 bits (DAC) de précision. Chaque canal peut être programmé pour les plages 0-5V, 0-10V, ± 5V, ± 10V, 4-20mA.

La plupart des applications analogiques industrielles nécessitent une isolation entre l'alimentation et les sorties analogiques. Le X-317 dispose d'un convertisseur DC-DC intégré pour fournir une alimentation isolée aux sorties.

Les pages de configuration Web intégrées permettent de configurer le nom et les paramètres de chaque canal. Vous pouvez configurer la plage d'un paramètre en unités d'ingénierie. Par exemple, une valeur d'entrée de 0 à 100% peut être mise à l'échelle et traitée pour une plage de sortie de 4-20 mA pour contrôler un moteur.

Caractéristiques

Sorties analogiques

  • Nombre de canaux: 5 (configurable individuellement)
  • Plages de sortie: 0-5V, 0-10V, ± 5V, ± 10V, 4-20mA (sélectionnable par logiciel)
  • Résolution: DAC 16 bits (0-65535)
  • Erreur de linéarité: ± 1 compte, DAC monotonique
  • Sortie de courant (mode tension): 10mA max (charge min = 1K), court-circuit max 30mA
  • Exactitude de sortie de tension: ± 0,2% FSR inclut erreur de décalage, erreur de gain et erreur de non-linéarité, -40 à 65 ° C
  • Capacité de charge maximale: 20nF (sans charge), 5nF (charge de 1K)
  • Gamme de sortie courant: 4-20mA
  • Exactitude de la sortie courant: ± 0,2% FSR inclut erreur de décalage, erreur de gain et erreur de non-linéarité, -40 à 65 ° C
  • Tension de conformité de sortie: 11.50V min (tension de boucle max)
  • Alimentation isolée: convertisseur DC-DC interne
  • Isolement: Galvanique, 1500 VAC
  • Protection ESD: Protection intégrée de 15 kV (IEC61000-4-2)
  • Protection de sortie: Protection intégrée contre la surchauffe, la ligne ouverte et les courts-circuits
  • Alarmes de sortie: boucle de courant ouverte, température interne élevée
  • Type de charge: Mise à la terre, COM de tous les 5 canaux sont connectés ensemble
  • Sortie à la mise sous tension: programmable


Réseau

  • Type: Port Ethernet 10/100 Base-T
  • Configuration: Attribution d'adresse IP statique ou DHCP, port HTTP sélectionnable
  • Mémoire non-volatile

Tous les paramètres utilisateur sont stockés dans la mémoire non volatile. Les paramètres ne seront pas perdus lorsque l'alimentation sera coupée.
Connecteurs

  • Alimentation & Sorties: 12 points, 3.81mm, Amovible
  • Réseau: RJ-45 à 8 broches
    • Indicateurs LED
    • Nombre de LEDs: 8
    • Alimenté
    • Défaut (canaux 1-5)
    • Lien réseau
    • Activité réseau
  • Physique
    • Température de fonctionnement : -40 ° F à 150 ° F (-40 ° C à 65,5 ° C)
    • Température de stockage : -40 ° F à 185 ° F (-40 ° C à 85 ° C)
    • Taille :Poids : 136 g (4,8 oz)
    • 1.41in (35.7mm) de large
    • 3.88in (98.5mm) de haut
    • 3.1in (78mm) de profondeur (sans connecteur)
    • Matériau du boîtier : plastique polycarbonate Lexan 940
    • Résistance de flamme du boîtier : UL94 V0
  • Protocoles
    • HTTP, XML, Modbus TCP/IP
    • Paramètres du mot de passe
    • Protection par mot de passe sur la page de configuration: Oui
    • Protection par mot de passe sur la page de contrôle: Facultatif
    • Encodage du mot de passe: Base 64
    • Longueur maximale du mot de passe: 13 caractères
  • Conformité électromagnétique
    • IEC CISPR 22, CISPR 24
    • FCC 47CFR15 (Classe B)
    • EN55024 ITE Immunité (2010)
    • EN55022 Émissions (2010)
  • Conformité de sécurité du produit
    • UL 61010-1 (Matériel électrique pour la mesure, le contrôle et l'utilisation en laboratoire)
