1 port Ethernet 10/100 Base T ou 100 Base Fx
8 ou 16 ports série RS232, RS422/485 ou RS232/RS422/485
Ports série RJ45

NP-5610-8
Moxa
Demande d'information ou de devis, cliquez ici !
close

Demande d'informations ou de devis


Interface réseau
Nombre de port(s) série
Interface série
Type de connecteur(s) série
Alimentation
Température d'utilisation
NP-5610-8
Demande d'information ou de devis, cliquez ici !
close

Demande d'informations ou de devis



Avec la série NPort® 5600 Rackmount, vous protégez non seulement votre investissement matériel actuel, mais vous permettez également une expansion future du réseau en centralisant la gestion de vos périphériques série et en distribuant les hôtes de gestion sur le réseau.

Préparation au réseau pour un maximum de 16 périphériques série

Seule une configuration de base est nécessaire avec le NPort® 5600 pour connecter jusqu'à 16 périphériques série à un réseau Ethernet.

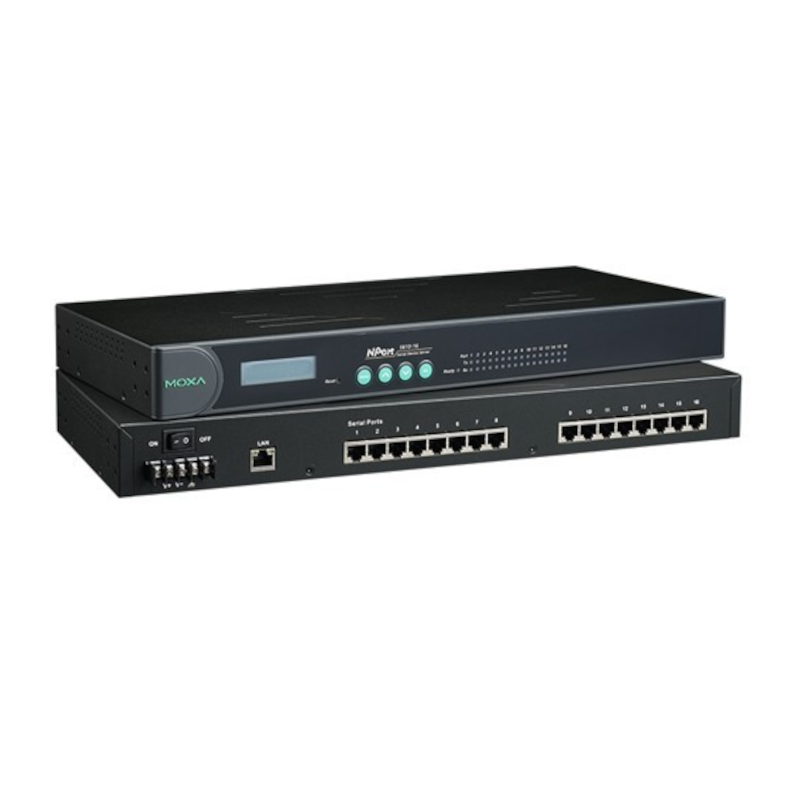

Serveur de périphériques à montage en rack de 19 pouces

Les serveurs de périphériques NPort® 5600 sont équipés de voyants Tx/Rx pour les ports série sur le panneau avant, et de 8 ou 16 connecteurs de port série RJ45 sur le panneau arrière. Cela rend les serveurs de périphériques NPort® 5600 adaptés à un montage en rack standard de 19 pouces, ce qui vous permet de simplifier les tâches opérationnelles, de maintenance et d'administration.

Ports COM/TTY réels

Les pilotes COM/TTY réels sont fournis pour que les ports série du NPort® 5600 soient reconnus comme des ports COM réels par Windows, ou des ports TTY réels par Linux. En plus de prendre en charge la transmission et la réception de données de base, les pilotes NPort® prennent également en charge les signaux de contrôle RTS, CTS, DTR, DSR et DCD.

Indicateurs LED pour faciliter vos tâches de maintenance

Les voyants DEL du système, les voyants DEL Tx/Rx série et les voyants DEL Ethernet (situés sur le connecteur RJ45) constituent un excellent outil pour les tâches de maintenance de base et aident les ingénieurs à analyser les problèmes sur le terrain. Les DEL indiquent non seulement l'état actuel du système et du réseau, mais elles aident également les ingénieurs de terrain à surveiller l'état des périphériques série connectés.

Résistances de terminaison et de tirage haut/bas réglables

Lorsque vous utilisez des résistances de terminaison pour éviter la réflexion du signal série, il est important de régler correctement les résistances de tirage haut/bas afin que le signal électrique ne soit pas corrompu. Étant donné qu'aucun ensemble de valeurs de résistance n'est universellement compatible avec tous les environnements, le NPort® 5650-8/16 possède des commutateurs DIP sur le panneau inférieur pour régler les valeurs de résistance de terminaison et de résistance de tirage haut/bas.

NP-5610-8
Interface réseau 1 x 10/100 Base TX - RJ45 100 Base FX - Monomode SC 100 Base FX - Multimode SC
Nombre de port(s) série 8 16
Interface série RS232 RS422/485 RS232/422/485
Type de connecteur(s) série RJ45
Alimentation 20 ~ 72Vdc 88 ~ 300Vdc 100 ~ 240 Vac
Température d'utilisation 0 ~ 60°c -40 ~ 75°c -40 ~ 85°c
Déclinaisons Interface réseau Nombre de port(s) série Interface série Type de connecteur(s) série Alimentation Température d'utilisation Référence

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 8
Interface série : RS232
Type de connecteur(s) série : RJ45
Alimentation : 20 ~ 72Vdc
Température d'utilisation : 0 ~ 60°c

Référence : NP-5610-8-48V

1 x 10/100 Base TX - RJ45

8

RS232

RJ45

20 ~ 72Vdc

0 ~ 60°c

NP-5610-8-48V

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 8
Interface série : RS232
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5610-8

1 x 10/100 Base TX - RJ45

8

RS232

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5610-8

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 8
Interface série : RS422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5630-8

1 x 10/100 Base TX - RJ45

8

RS422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5630-8

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 8
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 88 ~ 300Vdc
Température d'utilisation : -40 ~ 85°c

Référence : NP-5650-8-HV-T

1 x 10/100 Base TX - RJ45

8

RS232/422/485

RJ45

88 ~ 300Vdc

-40 ~ 85°c

NP-5650-8-HV-T

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 8
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5650-8

1 x 10/100 Base TX - RJ45

8

RS232/422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5650-8

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 8
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : -40 ~ 75°c

Référence : NP-5650-8-T

1 x 10/100 Base TX - RJ45

8

RS232/422/485

RJ45

100 ~ 240 Vac

-40 ~ 75°c

NP-5650-8-T

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 16
Interface série : RS232
Type de connecteur(s) série : RJ45
Alimentation : 20 ~ 72Vdc
Température d'utilisation : 0 ~ 60°c

Référence : NP-5610-16-48V

1 x 10/100 Base TX - RJ45

16

RS232

RJ45

20 ~ 72Vdc

0 ~ 60°c

NP-5610-16-48V

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 16
Interface série : RS232
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5610-16

1 x 10/100 Base TX - RJ45

16

RS232

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5610-16

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 16
Interface série : RS422/485
Type de connecteur(s) série : RJ45
Alimentation : 20 ~ 72Vdc
Température d'utilisation : 0 ~ 60°c

Référence : NP-5630-16

1 x 10/100 Base TX - RJ45

16

RS422/485

RJ45

20 ~ 72Vdc

0 ~ 60°c

NP-5630-16

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 16
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 88 ~ 300Vdc
Température d'utilisation : -40 ~ 85°c

Référence : NP-5650-16-HV-T

1 x 10/100 Base TX - RJ45

16

RS232/422/485

RJ45

88 ~ 300Vdc

-40 ~ 85°c

NP-5650-16-HV-T

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 16
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5650-16

1 x 10/100 Base TX - RJ45

16

RS232/422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5650-16

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 1 x 10/100 Base TX - RJ45
Nombre de port(s) série : 16
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : -40 ~ 75°c

Référence : NP-5650-16-T

1 x 10/100 Base TX - RJ45

16

RS232/422/485

RJ45

100 ~ 240 Vac

-40 ~ 75°c

NP-5650-16-T

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 100 Base FX - Monomode SC
Nombre de port(s) série : 8
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5650-8-S-SC

100 Base FX - Monomode SC

8

RS232/422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5650-8-S-SC

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 100 Base FX - Monomode SC
Nombre de port(s) série : 16
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5650-16-S-SC

100 Base FX - Monomode SC

16

RS232/422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5650-16-S-SC

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 100 Base FX - Multimode SC
Nombre de port(s) série : 8
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5650-8-M-SC

100 Base FX - Multimode SC

8

RS232/422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5650-8-M-SC

Moxa Gamme Nport 5600

Moxa Gamme Nport 5600

Interface réseau : 100 Base FX - Multimode SC
Nombre de port(s) série : 16
Interface série : RS232/422/485
Type de connecteur(s) série : RJ45
Alimentation : 100 ~ 240 Vac
Température d'utilisation : 0 ~ 60°c

Référence : NP-5650-16-M-SC

100 Base FX - Multimode SC

16

RS232/422/485

RJ45

100 ~ 240 Vac

0 ~ 60°c

NP-5650-16-M-SC
